Назначение регуляторов прямого действия РТ-ДО и РТ-ДЗ

Регуляторы температуры РТ-ДО и РТ-ДЗ предназначены для полностью автоматизированной поддержки предварительно установленной температуры в жидких или газообразных средах, включая также и пар, которые являются не агрессивными к материалам, используемых при изготовлении регуляторов, при обязательном исполнении условий их эксплуатации в соответствии с группой С4 по ГОСТ Р52931. Регуляторы РТ-ДО(ДЗ) эксплуатируются, вообще, без какого-либо источника энергии и являются полностью автоматическими приборами прямого действия.

Конструктивные особенности РТ-ДО и РТ-ДЗ

Принцип функционирования регуляторов температуры РТ-ДО(ДЗ) основывается на регулировке количественного расхода жидких или газообразных регулируемых сред, включая также и пар.

Детали корпусов регуляторов РТ-ДО(ДЗ) изготавливаются из следующих материалов, и при заказе имеют обозначения:

  • чугун, марки СЧ20: по умолчанию не имеет обозначения;
  • сталь, марки 20Л (25Л, 30Л, 35Л, 40Л, 45Л): обозначается при заказе литерой "СТ";
  • сталь нержавеющая, марки 12Х18Н10Т: при заказе обозначается литерой "НЖ".

Применение регуляторов РТ-ДО и РТ-ДЗ

Своё применение регуляторы РТ-ДО и РТ-ДЗ находят в промышленности, в производственных и административных зданиях или сооружениях при строгом соблюдении условий их эксплуатации в соответствии с их техническими характеристиками.
А именно, областью их применения являются:

  • индустриальные, бытовые или коммунальные нагревательные установки и системы;
  • тепловые пункты;
  • обезжиривающие установки;
  • централизованные системы отопления;
  • сушильные гальванические шкафы;
  • системы вентиляции помещений или их кондиционирования;
  • теплообменники;
  • бойлеры;
  • парогенераторы;
  • магистральные трубопроводы;
  • теплицы;
  • системы, предназначенные для охлаждения двигателей;
  • и практически повсеместно везде, где является необходимым поддержание предустановленного температурного режима контролируемых газов, жидкостей или пара.

Отличительные особенности РТ-ДО(ДЗ):

  • Работают без какого-либо источника энергии, вообще, используя только лишь энергию самой регулируемой рабочей среды.
  • Оборудованы седельным клапаном, имеющим разгрузку по давлению.
  • За счёт двухточечной фиксации штока, в конструкции регуляторов РТ абсолютно исключена даже малейшая возможность перекоса или заклинивания клапана.
  • Регуляторы РТ имеют очень широкий настроечный диапазон от 0°C до 180°C.
  • Крайне малая величина нерегулируемой протечки в самом затворе.
  • Простота настройки регуляторов РТ и их последующего обслуживания.
  • Полная ремонтопригодность всей конструкции регуляторов.

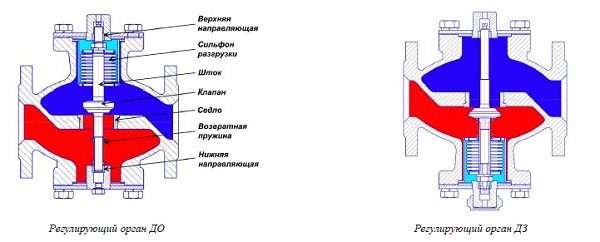

Схемы РТ ДО

Индексы регуляторов РТ, как варианты их исполнения

  • ДО: регулятор температуры двухходовой, в нормальном положении - «открытого типа»;
  • ДЗ: регулятор температуры двухходовой, в нормальном положении - «закрытого типа».

Рекомендации по монтажу регуляторов РТ-ДО(ДЗ)

Регуляторы монтируются строго обязательно в месте, где имеется доступ для их настройки, осмотра или возможного ремонта.

Дополнительно

  1. По специальному заказу, в соответствии с пожеланиями заказчика, регуляторы температуры РТ-ДО и РТ-ДЗ могут быть дополнительно ещё и укомплектованы фильтром необходимого диаметра, приварными ответными фланцами из стали, с крепежом, болтами и прокладками, а также ещё и стандартизированными частями трубопровода для их монтажа.
  2. На регуляторы температуры РТ-ДЗ(ДО) имеется в наличии Лицензия на их изготовление от Гостехнадзора РФ, сертификат их соответствия, а также необходимое санитарно-эпидемиологическое заключение.
