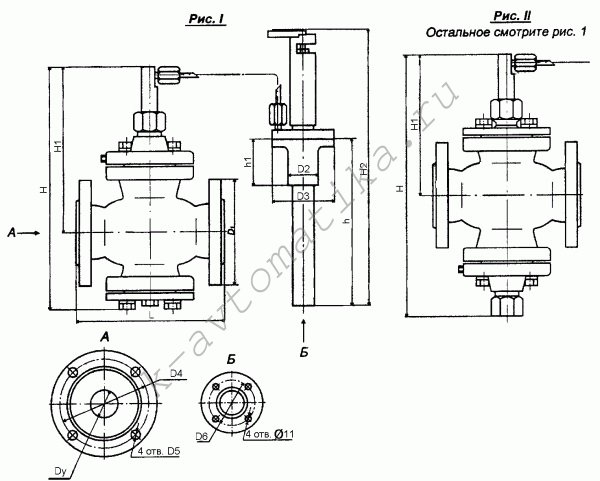

Габаритные и присоединительные размеры

RD gabarit

Обозначение Рис. Dу D1 D2 D3 D4 D5 D6 H H1 H2 h h1 L1
размеры мм, не более
РТ-ДО-15 I 15 95 34 80 65 14 65 265 195 470 270 64 130±1,0
РТ-ДЗ-15 I 180
РТ-ДО25 I 25 115 85 285 205 160±1,0
РТ-ДЗ-25 II 295 155
РТ-ДО-40 I 40 145 110 325 225 200±1,0
РТ-ДЗ-40 II 335 185
РТ-ДО-50 I 50 160 53 100 125 18 80 430 315 690 490 80 230±1,0
РТ-ДЗ-50 II 440 225
РТ-ДО-80 I 80 185 150 500 355 310±1,0
РТ-ДЗ-80 II 510 285



Схема подключения

RD NO Shema1
